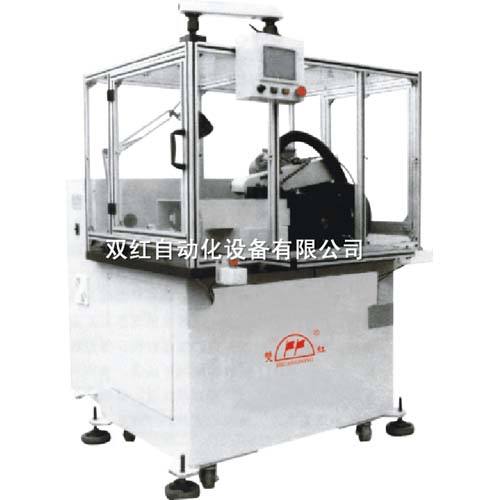

SHJ-6 伺服整流子精車機

功能：

主要對微型電機轉子、汽車、摩托車起動電機、電動工具電機轉子整流子外圓高速精密加工，以達到更高粗糙度和同心度。采用日本松下可編程控制器（PLC）和伺服系統，聯動滾珠絲桿、高精度滾珠直線導軌及氣動元件作主要運行部件，參數設置采用三菱大屏彩色液晶觸摸顯示屏，可任意設置車削的次數，采用日本松下變頻器控制電機無級高速，專用寶石V型塊自動噴油，可使轉子不受磨損，操作方便，自動化程度高，是微電機生產線理想的設備。

技術參數：

輸入電壓：220V±10﹪50HZ

速流子直徑:￠6-￠40mm

整機功率：2.5KW

最大加工長度：70mm

氣源壓力:0.5-0.7Mpa

表面粗糙度：Ra0.4

轉子軸徑:￠3-￠20mm

同心度：≤0.005mm

轉子外徑：≤￠90mm

機體尺寸：1000×640×1100mm

工作過程：

工作放在硬質合金V型塊上→壓帶輪支承架下降帶動工作高速旋轉→刀具Y向進給（先設置好進刀距離）→刀具X向進刀切削至完畢→刀具Y、X向退刀→電機停止→壓帶輪支承架上升→取出工件
