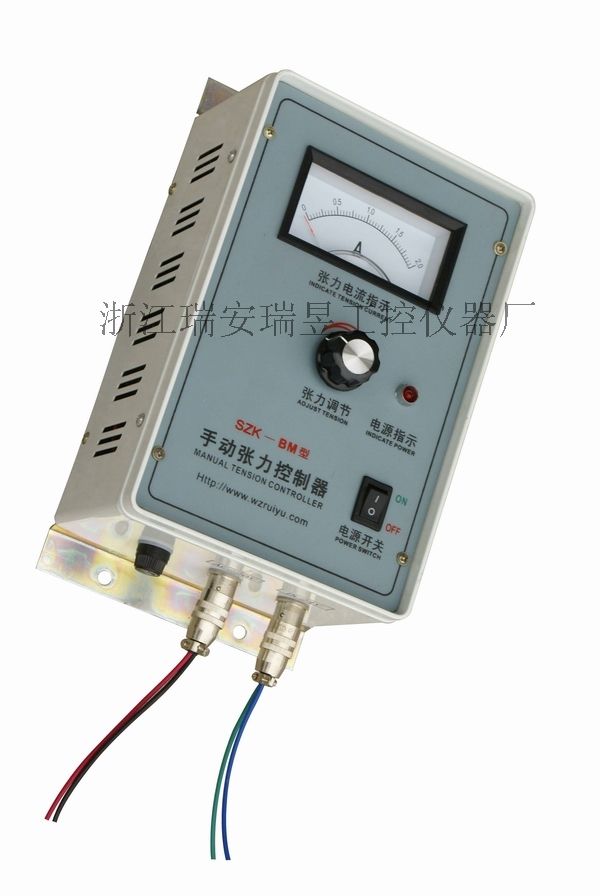

SZK-BM型指針式手動張力控制器

一、簡介

  ZLMK分體式手動張力控制板是SZK系列手動張力控制器內的主控調節板，屬于散件類產品，可以和其他散件類產品（如指針式電流表或數顯式電流表等）配套使用，滿足了客戶對特殊機器的配置，ZLMK分體式手動張力控制板性能和SZK系列手動張力控制器相同。兩者都有數字式和指針式兩種可供選擇。前者更具有直觀形象的讀數指示。主電路采用電源經變壓器輸出，整流濾波后，以調節脈寬占空比的方式調節電流的反饋型脈寬PWM控制輸出，解決了以往大功率晶體管壓降高、發熱嚴重的問題，而且電路具有電流輸出穩定，功率管發熱低等特點，同時也使整機的結構緊湊。由于電路設計時采用了單電源30V輸入故使張力板工作，接線更簡單，并帶過流和短路保護使系統更穩定可靠。

二、參數



       1、輸入電壓：AC220V±15%  50/60HZ

       2、輸出電流：DC 0-2A（適配負載阻抗8-12Ω）

       3、輸出電壓：DC 0-24V

       4、電流波動：≤0.02A

       5、輸出輔助電壓：DC5V、12V、100 mA

       6、適配磁粉離合器：0.5-20KG

       7、外型尺寸：260×145×115(mm)(長×寬×高)
