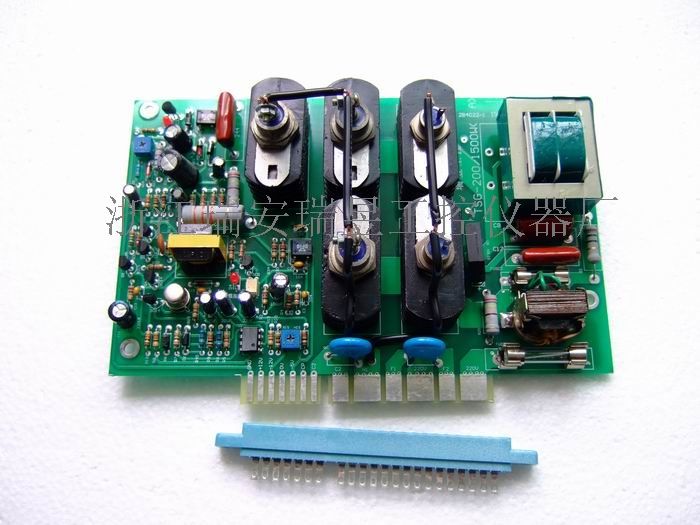

TSG-200/1500W 系列直流調速板

一、簡介

    TSG-200/1500W直流電機調速板是一種采用可控硅觸發電路實現調節電壓的直流電機調速裝置，該調速板具有價格低廉、技術成熟可靠、調速精度高等優點，可廣泛應用造紙、橡塑、食品、印刷、冶金等需要調速的機械設備，配合位移傳感器具有自動跟蹤無級調速功能，外接光電開關可以遠距離無接觸控制速度；并在TS-200/1500W的基礎上新增了過流、短路保護等功能，但接線方法與前完全相同。工作更穩定可靠，新產品比老產品性能指標更佳，真正實現替代了原TS200/1500W直流電機調速板，是目前直流電機調速的理想產品。

       ★ 引入電壓負反饋技術使速度更平穩

二、參數

       1、長期連續工作制

       2、正常工作電壓：220V（±10%）

       3、輸出電流：7A、9A

       4、調速范圍：1：10

       5、靜態精度：5%

       6、適配電機功率：1.1KW-1.5KW

       7、電樞輸出電壓：DC0—220V

       8、勵磁輸出電壓：DC200V/5A

       9、外形尺寸（長×寬（+插腳）×高）：195×126（+25）×70（85）mm

       10、接線方式：接插式
