AT系列新型閥門氣動執行器

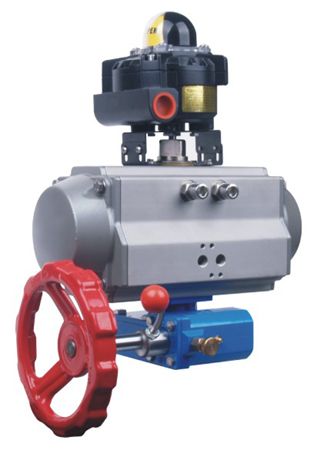

AT新型齒輪齒條式氣動執行器由歐德隆公司ODELO綜合了國內外最新技術，通過CAD三維模型創新優化設計，外形美觀緊湊、現代化的造型；并采用實用新型材料、新工藝，使產品的質量、性能更加可靠；多規格選型更經濟實惠；產品全面符合最新國際標準技術規范，滿足現在和未來的需求。
①齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。
②擠壓的優質鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命更長，摩擦系數低。
③一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
④組合式預符荷安全彈簧組，不論在裝配過程或使用現場中，都能方便而安全的安裝或增減彈簧數量。
⑤外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
⑥多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器（倍加福、圖爾克）。
⑦氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。
⑧齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦、長壽命。
⑨所有的緊固件均采用不銹鋼材料，長期抗腐蝕。
⑩連接部分符合全新國際標準規范ISO5211，DIN3337（F03-F25）使產安裝具有互換性、通用性。
|
型號選擇：
首先確定閥門、閉時的扭矩，再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值；對水蒸氣或非潤滑液體介質增加25%安全值；非潤滑的漿料液體介質增加40%安全值；非潤滑的顆粒介質增加80%安全值。
選擇雙氣控執行器時，根據上計算的扭矩值及使用氣源壓力查找雙氣控執行器的扭矩表，就可得到準確AT型號。
選擇單氣控執行器時，根據上述計算的扭矩值及使用氣源壓力，在彈簧復位欄內查找終點時扭矩（此扭矩要大于上述計算的扭矩），就可得到準確的S型號。例如：氣源壓力為0。4Mpa，經上述計算需要控制一個扭矩為165N。m的閥門，首先按表查找彈簧復位終點相近扭矩171N.m，再向左查看執行器型號為SR160型（共裝10組彈簧）。
說明：S單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。
結構特點
1）、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質一堅硬，耐磨性強。
2）、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安裝位置對稱，輸出扭矩恒定。
|
