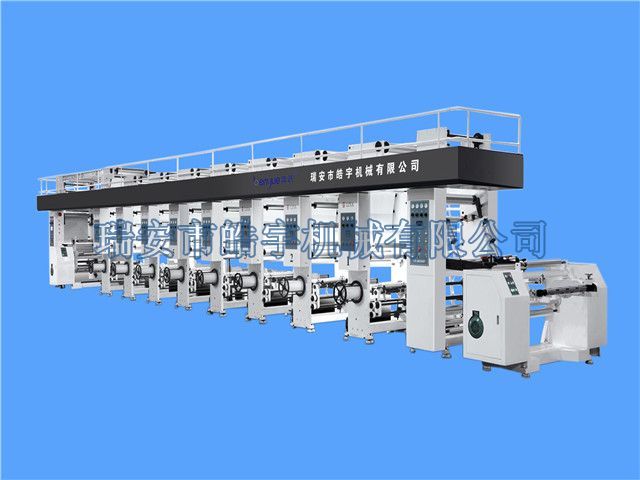

YAD-C系列8色12組電腦控制高速凹版印刷機

YAD-C1050型全自動電腦套色高速凹版印刷機是我公司根據市場需求，參照國外同類設備而開發的一款高性價比的優質產品，該機器適用于卷筒狀薄膜材料的多色連續印刷，無軸氣動頂版，縱向套色及預套準裝置，高效節能干燥系統，交流矢量變頻電機張力控制， PLC進行邏輯控制和保護，該機具有結構合理、操作簡便、印刷速度快、套印精度高、材料損耗少等特點，控制部分及關鍵零部件采用進口名牌專業器件，保證了設備極高的可靠性及穩定性。

主要技術指標:

l 印刷物流向                從左向右

l 印刷色數                  8色

l 最大承印物寬度            1050mm

l 機械速度                  200m/min   （版輥直徑Ф150mm時）

l 印刷速度                  180-200m/min（版輥直徑Ф150mm時）

l 印版直徑                  Ф120mm-Ф280mm

l 印刷版輥寬度范圍         700-1100mm

l 套印精度                  縱向±0.10mm(自動套色)

橫向±0.10mm(自動套色)

· 預套準                    ±10mm

l 放卷直徑                  Ф600mm

l 收卷直徑                  Ф600mm

l 收放卷安裝形式            氣脹軸裝卸料

l 收放卷氣脹軸              3”

l 張力調節范圍              3-25kg（全幅負荷）

l 收卷用紙管                Ф76mm（內徑）

l 氣源壓力                  0.6Mpa

l 刮刀竄動量                ±8mm

l 干燥方式                  電加熱、蒸氣、燃氣灶（注：蒸氣、燃氣灶由用戶自購）

l 烘箱內最高溫度            80℃（環境溫度20℃）

l 機器總功率               335kw  蒸氣加熱(80kw)

l 機器外形尺寸             18500×3800×3300（mm）長×寬×高

l 機器重量約               42000kg

l 電源                     3相，5線，380V±10%

l 機身顏色                 象牙白

承印材料

OPP/BOPP/CPP     15-60um            PET         12-60um

PE                30-100um           NY膜       15-60um

玻璃紙Cellophane    20-30um          復合膜       15-60um

其它與以上材料有相同性質的薄膜類

主要部分配置說明

放卷部

主要部件

l 獨立塔式雙臂雙工位回轉架及墻板機架                              1組

l  3”氣脹軸                                               2套

l 放卷馬達AC5.5kw（上海德驅馳CDQC電機+日本安川變頻器+日本多摩川編碼器）2臺

l 回轉架電機:0.75kw交流減速電機(回轉架轉速：1r/min)                 1臺

l 放卷自動裁刀裝置                                                  1套

l 擺動輥張力檢測機構(包括日本藤倉低摩擦汽缸、日本多摩川編碼器、

美國Beliofram精密調壓閥）                                        1套

l 料架定位檢測紅外開關                                               1對

l 超聲波檢測儀                                                1只

l 操作控制面板                                                       1只

功能特點

· 雙臂雙工位回轉架及墻板機架

· 雙放卷軸主動放卷形式；

· 放卷軸獨立傳動系統采用進口全數字式交流矢量變頻系統；

· PLC張力控制及張力檢測系統及DANCER穩定系統,張力控制穩定；

· 張力閉環控制，可產生零張力控制，無論是低、高速都能有穩定的輸出；

· 擺動輥張力檢出參與閉環控制、反饋信號由日本多摩川編碼器發出；

· 高速不停機換料、節約時間，提高效率；

· 換料時新料軸自動驅動由超聲波自動檢測與主機同速,自動裁切,接料成功率高，（OPP.PET廢料大約10m左右）；

· 卷料的安裝采用氣脹軸，更換快捷，安全可靠；

· 翻轉架自動翻轉到達交接位后自動定位，緊急時刀架有復位功能；

進料牽引

主要部件

l 獨立牽引機架由鑄鐵墻板與橫粱組合                                        1組

l 牽引鋼輥ф150mm                                                         1支

l 背壓膠輥ф120mm                                                         1支

l 牽引用電機AC2.3KW（伺服電機+伺服驅動器+日本多摩川編碼器）               1臺

l 擺動輥張力檢測機構(包括日本藤倉低摩擦汽缸、日本多摩川編碼器、

美國Beliofram精密調壓閥）                                            1套

l 操作控制面板                                                            1只

功能特點

l 雙輥對滾式，鋼柔結合張力區劃分段有保證;

l 牽引鋼輥由獨立電機驅動，同步圓弧齒形帶傳動;

l 鋼輥的動力由進口全數字式交流變頻控制系統完成;

l  柔輥的離合，壓力的調節由氣動元件完成;

l 高靈敏度的PLC張力閉環控制系統;

l 擺動輥張力檢出參與閉環控制。

印刷部

l 鑄鐵墻板與橫粱組成的印刷機組                                        8組

    (主墻板規格：2200mm*600mm*75mm,機組間距1600mm)

l 氣動頂版及傳動齒箱裝置                                              8套

l 印刷機組主電機AC18.5kw（上海德驅馳CDQC電機+日本安川變頻器）      1臺

l 縱向光電自動套準執行機構                                            7套

l 雙汽缸氣動刮墨刀裝置                                                8套

l 墨盤升降機構                                                        8套

l 刮刀支板                                                            8塊

l 刮墨刀橫向移動變頻減速電機                                          8臺

l 印版上墨方式用遞墨輥遞墨。                                          8套

l 油墨循環裝置 （氣動隔墨泵）                                         8套

l 通軸式壓印膠輥Ф120mm*1050mm 丁晴橡膠硬度為70°±3°（A）           8支

l 調偏輥機構                                                           8套

l 壓印機構 （壓印汽缸ф63*125）                                        8套

l 操作電氣箱                                                           8只

功能特點

l 采用無軸裝版形式，快速更換，定位準確，帶有初期預對版系統，可快速進入套準印刷;

l 壓輥為整體帶軸式，可進行快速更換;

l 壓印輥下壓結構為擺臂式，與導輥協同動作，保證下壓/上升所產生的料長變化為最小,  減少了初期套版時間，節省材料;

l 壓印輥合壓時為順序動作，停機同時離合。

l 刮刀裝置為氣動加壓，離合，三方位調整結構，可營造最好的位置角;

l 刮刀竄動為雙軸竄動式，獨立變頻電機控制,由一個變頻器獨立控制，與主機同步，不影響整機印刷;

l 墨盤為自回流開放式，上下升降可手動調節;

l 縱向套色補償輥采用上下浮動式，移動為精密滾珠絲杠，工作靈活;

l 動力齒箱與氣動加壓組合設計，齒箱為密封浸油式齒輪傳動結構;

l 調整輥為單邊調節式;

l 橫向自動對版，有刻度尺

l 壓印氣缸帶自鎖功能

干燥部

l 每組獨立的熱風干燥箱（直拉式箱體由汽缸開合，蜂窩式噴嘴）

前面七色箱內料長1650mm，最后一色加長烘箱，箱內料長2057mm)      8只

l 獨立的加熱箱                                                     8只

l 加熱管（前面七色每組30支，最后一色33支，每支1kw）              243支

l AC3kw熱風風機                                                   7臺

l 最后一色熱風風機AC4kw                                            1臺

l 溫度控制儀（寧波）                                                8套

功能特點

l 獨立單色組烘干系統設計，單組自動恒溫控制，有利各色印刷；

l 多位回風路，在整幅面有旋風布局，由表及里的干燥，不產生水泡現象；

l 大風速流量可營造低溫度高風速的烘干方式；

l 全封閉的烘箱，；

l 蜂窩式噴嘴。

冷卻部

主要部件

l ф150mm鋁合金水冷卻輥                                                8只

l 盛水箱體                                                              8套

l 進水管接頭                                                            8個

功能特點

l  水冷卻輥冷卻方式，水冷輥的包角大，接觸料長，冷卻效果明顯;

l 冷卻水在輥內滿輥身循環，強制循環方式;

l 回水為自溢回流，無需大水壓，不用旋轉接頭;

l 輥體放置在滾動支承上，慣性小，靈活.

出料牽引

l 單獨的牽引機架由鑄鐵墻板與橫粱組合                                 1組

l 牽引鋼輥ф150mm                                                    1支

l 牽引膠輥ф120mm                                                    1支

l 牽引用電機AC2.3KW（（伺服電機+伺服驅動器+日本多摩川編碼器）        1臺

l 擺動輥張力檢測機構(包括日本藤倉低摩擦汽缸、日本多摩川編碼器、

美國Beliofram精密調壓閥）                                        1套

l 操作控制箱                                                          1只

功能特點

l 雙輥對滾式，鋼柔結合張力區劃分段有保證。

l 牽引鋼輥由獨立電機驅動，同步圓弧齒形帶傳動。

l 鋼輥的動力由進口變頻電機控制系統完成。

l 柔輥的離合，壓力的調節由氣動元件完成。

l 擺動輥張力檢測系統參與張力閉環控制。

l 高性能的PLC閉環控制系統。

收卷部

主要部件

l 獨立塔式雙臂雙工位回轉架及墻板機架                              1組

l 3”氣脹軸裝卸料                                                  2套

l 收卷馬達AC5.5kw（上海德驅馳CDQC電機+日本安川變頻器+日本多摩川編碼器）2臺

l 回轉架電機0.75kw交流減速電機                                    1臺

l 換卷裁切裝置                                                      1套

l 擺動輥張力檢測機構(包括日本藤倉低摩擦汽缸、日本多摩川編碼器、美國Beliofram精密調壓閥))                                                          1套

l 操作控制面板                                                      1只

功能特點

l 獨立塔式雙臂雙工位回轉架及墻板機架，

l 雙放卷軸主動放卷形式；

l 減速電機電動式翻卷；

l 卷料采用氣脹軸裝卸料,更換快捷，安全可靠;

l PLC張力控制及張力檢測系統及DANCER穩定系統,張力控制穩定;

l 交流矢量控制的主動式收卷并能零張力控制，無論是低、高速都有穩定的輸出；

l 高速不停機換料，帶自動裁切刀，換料時新軸自動驅動，與主機實現零速差換料張力穩定，廢品率低；

電氣控制系統

l 武漢華茂PLC系統或西門子控制系統                                1套

l 進口5.7寸人機界面                                         2臺

l 獨立電氣控制柜                                                   2臺

l 低壓電氣 （正泰）                                               1批

光電套準裝置

l 預套準裝置                                                        1套

l 縱向光電套準裝置（武漢華茂或渭南科賽）                             1套

靜止畫面檢測裝置

l 武漢華茂或渭南科賽                                            1套

靜電消除系統

l 自放電靜電消除器。

主要軸承

l 德國BEM                                                      1批

主要氣動元件

l 亞德克                                                             1批

導向輥

l ￠80mm, ￠100mm, ￠150mm 鋁合金表面陽極處理                      1批

l 動平衡±3g

隨機配備

l 排風管道                                                     1套

l 機器安裝底版        1套

l 冷卻水管                                                       1套

l 工具及工具箱                                                   1套

用戶應提供配套裝置：

l 設備以外的電纜及其它配電設施。

l 抽風機1臺 15kw

l 壓縮空氣氣源。

l 地基基礎和安裝材料。

l 用戶驗收試車版輥、材料。

l 規格條款中未注明的其它項目。

l 安裝用的設備本規格未注明的部分。

聲明：本公司對此技術規范書保留修改權利，若作改動恕不另行通知。
