GYL40800系列平衡迷宮式控制閥

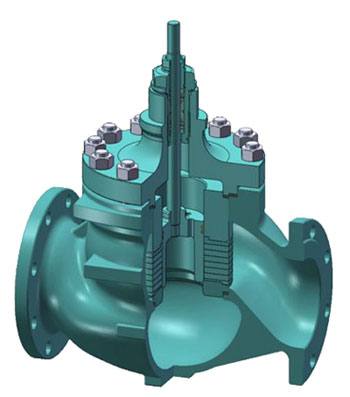

◆ L40800采用迷宮式閥籠接合壓力平衡式閥心的設計，由多個同軸表面分布著迷宮曲徑的圓柱盤（層）疊合組成，根據介質工藝參數的不同，設計多個不同迷宮曲徑規格與疊合層數組合成閥籠，閥籠將總的流路分成許多細小與迂回甚至臺階狀分布的節流通路，迫使流體不斷地改變流向與流通面積等逐步降低流體壓力，以達到預防閃蒸，空化現象的發生，延長閥內件的使用壽命。此種內件結構適合于各種易產生阻塞流造成蝕的工藝流體的工況。
采用平衡式內件可選取：
1. 籠式單座式（泄漏級別高 使用溫度范圍小）
2. 籠式雙座式（泄漏級別低 使用溫度范圍大）

◆ 控制閥參數說明

閥內件特點: 套筒導向型   迷宮墊片式閥籠
            平衡式內件（可選擇不平衡式內件）
            普通雙座式或帶平衡密封環單座結構
閥體類型: 直通式、角式、z形
上閥蓋型式: 常溫標準型 高溫散熱型 低溫伸長型
溫度范圍: -196℃~538℃
閥桿密封型式: 普通式標準填料密封
高溫型填料密封 波紋管密封
標準泄漏等級: CLASS IV（金屬閥座，不帶平衡密封環）
             CLASS V（金屬閥座，帶平衡密封環）
流量特性: 等百分比   直線
與管道連接方式: 法蘭式
可調比: 30:1
