產品展示

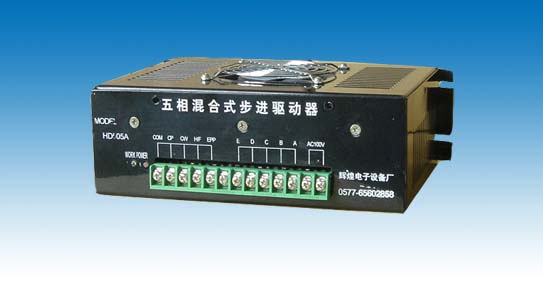

五相混合式電機驅動器

點擊圖片查看大圖

詳細信息

MD505A驅動器驅動五相混合式步進電機，該驅動器實現高頻斬波，恒流驅動，具有很強的抗干擾性、高頻性能好、起動頻率高、控制信號與內部信號實現光電隔離、具有一系列自保護功能、運行平穩、可靠性好、帶動5A以下所有的110BYG、130BYG系列五相混合式步進電機。自投放市場以來，深受用戶歡迎，特別是在數控、印刷、軟包裝、紡織等領域得到廣泛應用。

AC110V電源供電

驅動器性能對電機的依賴性極小，不同參數電機均可獲得優異性能

靜止時自動半電流鎖定，信號光電隔離

適配電機：110BYG，130BYG系列步進電機

工作環境溫度：0~45oC 工作環境濕度：10~85%；保護環境溫度：20~70oC 保護環境濕度：10~90%

端子標記	功能	說明
POWER	電源指示	電源打開發光管亮（綠色）
WORK	工作指示	相原點時發光管亮（紅色）
COM	+12V	接電腦 +12V 端
CP	步進脈沖信號	接電腦 CP 端
CW	方向控制信號	接電腦 CW 端
CW	方向控制信號	接電腦 CW 端
H/F
EPP
A	A相輸出，接步進電機1端	如方向反，驅動器與電機反接：A 接 5
B	B相輸出，接步進電機2端	B 接 4
C	C相輸出，接步進電機3端	C 接 3
D	D相輸出，接步進電機4端	D 接 2
E	E相輸出，接步進電機5端	E 接 1
AC100V	電源輸入
AC100V	電源輸入	額定電壓AC100V，5A

上一個產品：高精度商標裁切控制器
下一個產品：三相混合式電機驅動器
