氣動O型切斷球閥(ZS（S／H）R-E系列)

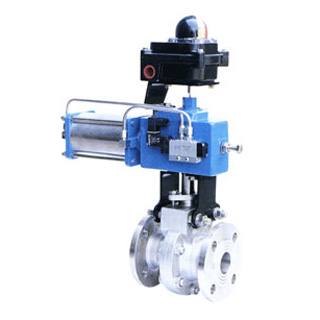

　 GT(S/H)R系列氣動O型切斷球閥是一種氣動直角回轉型切斷閥。它與電動磁閥及閥位開關箱配套使用，可實現遠程切斷控制。O型球閥采用一體式閥芯、閥桿設計，確保氣動執行機構采用活塞無間隙操作，杜絕閥桿磨損。采用雙向金屬可動硬密封結構。具有自動補償功能、雙向密封泄漏量小、適用溫度范圍大。閥芯與硬密封閥座這間回轉時具有很大的剪切力及自潔功能。尤其適用于控制纖維性和有微小固體顆粒的懸濁液及粘性介質的通斷。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、穩定可靠特點，氣缸筒體采用不銹鋼鏡面管，表面光滑、無油潤滑、使用壽命超長。因此本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工、等工業部門的自動化控制系統中

主要技術數據：

公稱壓力：PN1.6 、2.5 、4.0、6.4Mpa
ANSI 125 、150 、300
公稱通徑：DN25~600mm
工作溫度：硬密封:-40~300℃
氣源壓力：0.5~0.7Mpa
泄漏量： GB/T4213-92IV級
密封形式：不銹鋼可動硬密封。
主要材質：閥體:（1）ZG25
（2）304 ZGOCr18Ni9
（3）316 ZGOCr18Ni12Mo2Ti
（4）316L ZGOOCr17Ni14Mo2
閥芯:（1）304 （2）316 （3）316L
可選附件:（1）二位五通電磁閥：A、進口B、國產
（2）連接法蘭、螺栓：A、A3鋼B、不銹鋼
（3）限位開關：A感應式B、機械式
