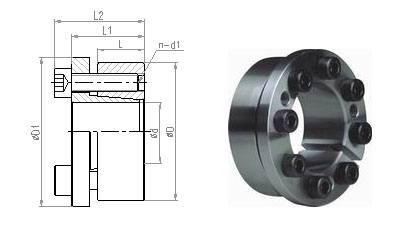

Z13型脹緊聯結套

Z13型脹緊聯結套的基本尺寸與技術革新參數

基本尺寸(mm)

額定負荷

脹套與軸結合面上的壓力
Pt
N/mm2

脹套與轂結合面上的壓力
Pt’
N/mm2

螺釘的擰緊力矩
Ma
N.m

質量
kg

d

D

L2

L1

L

D 1

軸向力
Ft kN
Pax(Mt=0)

轉矩
Mt kN.m
Pax(Ft=0)

20

47

48

42

26

53

0.54

54

276

117

14

0.51

22

47

48

42

26

53

0.6

54

253

118

14

0.53

24

50

48

42

26

56

0.65

54

230

110

14

0.55

25

50

48

42

26

56

0.68

54

222

111

14

0.65

28

55

48

42

26

61

0.76

54

198

100

14

0.62

30

55

48

42

26

61

0.82

54

186

101

14

0.8

32

60

48

42

26

66

1.31

82

261

139

14

0.7

35

60

48

42

26

66

1.44

82

240

140

14

0.81

38

65

48

42

26

71

1.56

82

220

129

14

0.77

40

65

48

42

26

71

1.64

82

209

129

14

1.33

42

75

59

51

30

81

2.13

101

213

119

41

1.24

45

75

59

51

30

81

2.28

101

199

119

41

1.44

48

80

59

51

30

86

2.43

101

186

112

41

1.41

50

80

59

51

30

86

2.53

101

179

112

41

1.35

55

85

59

51

30

91

4.18

152

244

158

41

1.45

60

90

59

51

30

96

4.56

152

224

149

41

1.55

65

95

59

51

30

102

4.94

152

206

141

41

1.67

70

110

66

56

40

117

6.5

186

176

112

83

2.61

75

115

66

56

40

122

7

186

165

107

83

2.75

80

120

66

56

40

127

7.4

186

153

102

83

2.89

85

125

66

56

40

132

9

213

165

112

83

3.04

90

130

66

56

40

137

9.6

213

157

109

83

3.18

95

135

66

56

40

142

12.6

267

185

130

83

3.33

100

145

77

65

46

153

13.3

270

153

105

145

4.62

110

155

77

65

46

163

14.7

270

140

99

145

5

120

165

77

65

46

173

18.4

309

147

107

145

5.37

130

180

77

65

46

188

25.1

388

171

124

145

6.46

140

190

87.5

73.5

51

199

40.15

586

213

157

230

7.73

150

200

87.5

73.5

51

209

47

639

217

163

230

8.21

160

210

87.5

73.5

51

219

54.3

692

220

167

230

8.64

170

225

87.5

73.5

51

234

63

746

226

171

230

10.14

180

235

87.5

73.5

51

244

66

746

212

162

230

10.66
