Z4型脹緊聯結套

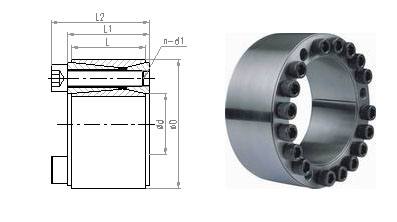

Z3型脹緊聯結套基本尺寸與技術參數

基本尺寸（mm）

額定負荷

脹套與軸結合
面上的壓力
Pf
N/mm2

脹套與轂結合
面上的壓力
Pf’
N/mm2

螺釘的擰緊力矩
Ma
N．m

質量
kg

d

D

L2

L1

L

軸向力Ft
kN
Pax(Mt=0)

轉矩Mt
kN．m
Pax(Mt=0)

20

47

37

31

21.7

30

0.30

287

90　

17

0.29

22

47

37

31

21.7

30

0.33　

260

90

17

0.27　

25

50

37

31

21.7

35

0.44

287

106

17

0.30

28

55

37

31

21.7

35

0.49

256　

96

17

0.36

30

55

37

31

21.7

35

0.53

239　

96

17

0.34

35

60

37

31

21.7

45

0.81

246　

106

17

0.38

40

65

37

31

21.7

45

0.94

215　

98

17

0.41

45

75

46

38

25.3

80

1.86

283

134

41

0.70

50

80

46

38

25.3

80

2.07

255

126

41

0.76

55

85

46

38

25.3

90

2.54

270

138

41

0.82

60

90

46

38

25.3

90

2.77

247

130

41

0.88

65

95

46

38

25.3

105

3.58

261

141

41

0.94

70

110

60

50

33.4

140

5.10

244

128

83

2.10

75

115

60

50

33.4

140

5.46

228

119

83

2.20

80

120

60

50

33.4

140

5.85

214

112

83

2.30

85

125

60

50

33.4

140

7.45

230

129

83

2.40

90

130

60

50

33.4

140

7.90

217

124

83

2.60

95

135

60

50

33.4

140

9.90

257

149

83

2.70

100

145

68

58

40.8

220

11.00

192

114

83

3.70

105

150

68

58

40.8

220

11.55

210

114

83

3.90

110

155

68

58

40.8

220

12.10

175

107

83

4.00

120

165

68

58

40.8

260

15.70

192

120

83

4.30

125

170

68

58

40.8

320

17.50

189

120

145

4.80

130

180

68

58

40.8

320

20.70

188

120

145

5.90

140

190

68

58

40.8

320

22.50

175

114

145

6.30

150

200

77

65

45.4

380

28.50

196

130

145

6.70

Z3型脹緊聯結套的螺釘機械性能等級為12.9級
