鎖緊盤SD71

點擊圖片查看大圖

詳細信息

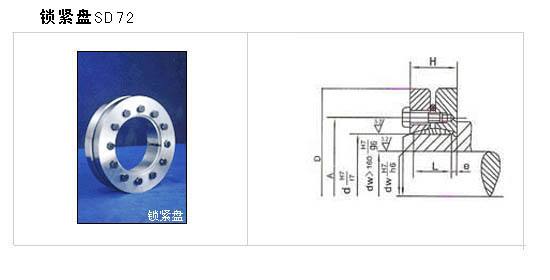

鎖緊盤SD71的基本尺寸和參數：

型號	基本尺寸					額定負荷		螺栓規格	擰緊力矩	重量	安裝相關尺寸
型號	d	D	L	H	dw	扭矩	軸向力	螺栓規格	擰緊力矩	重量	A	e
	mm	mm	mm	mm	mm	Nm	kN		Nm	kg	mm	mm
SD140-71	140	230	46	58	95 10 105	15.1 17.6 20.1	317 352 382	M12×50	100	10	175	6
SD155-71	155	263	50	62	105 110 115	22.0 25.0 28.0	419 454 487	M12×50	100	15	192	6
SD165-71	165	290	56	68	115 120 125	31.0 35.0 39.0	539 583 624	M16×55	240	22	210	6
SD175-71	175	300	56	68	125 130 135	40.0 44.0 48.0	640 677 711	M16×55	240	22	220	6
SD185-71	185	330	71	85	135 140 145	55 60 65	815 857 896	M16×65	240	37	236	7
SD195-71	195	350	71	85	140 150 155	65 76 81.5	928 1013 1052	M16×65	240	41	246	7
SD200-71	200	350	71	85	150 155 160	78 84 90	1040 1084 1125	M16×65	240	41	246	7
SD220-71	220	370	88	103	160 165 170	100 108 116	1250 1309 1365	M16×75	240	54	270	7.5
SD240-71	240	405	92	107	170 180 190	120 138 156	1412 1533 1642	M20×80	470	67	295	7.5
SD260-71	260	430	103	119	190 200 210	164 184 204	1726 1840 1943	M20×85	470	82	321	8
SD280-71	280	460	114	132	210 220 230	217 245 273	2062 2227 2374	M20×95	470	102	340	9
SD300-71	300	485	122	140	230 240 245	262 293 308	2278 2442 2514	M20×100	470	118	364	9
SD320-71	320	520	122	140	240 250 260	306 340 374	2550 2720 2877	M20×100	470	131	386	9
SD340-71	340	570	134	155	250 260 270	394 430 466	3152 3308 3452	M20×110	470	186	420	9.5
SD350-71	350	590	140	159	270 280 285	458 500 521	3393 3572 3636	M20×110	470	204	432	9.5
SD360-71	360	590	140	159	280 290 295	507 550 572	3622 3793 3878	M20×110	470	204	432	9.5
SD380-71	380	645	144	163	290 300 310	590 640 690	4069 4267 4452	M24×120	820	239	458	9.5
SD390-71	390	660	144	163	300 310 320	660 710 760	4400 4580 4750	M24×120	820	260	468	9.5
SD420-71	420	690	164	184	330 340 350	780 840 900	4727 4940 5143	M24×130	820	316	504	10
SD440-71	440	750	172	192	340 350 360	890 960 1030	5235 5486 5722	M24×130	820	408	527	10
SD460-71	460	770	172	192	360 370 380	1000 1070 1140	5556 5784 6000	M24×130	820	420	547	10
SD480-71	480	800	188	213	380 390 400	1200 1270 1340	6316 6513 6700	M24×140	820	505	570	12.5
SD500-71	500	850	188	213	400 410 420	1440 1520 1600	7200 7415 7619	M27×150	1100	575	590	12.5
SD530-71	530	910	213	238	430 440 450	1820 1940 2060	8465 8818 9156	M27×160	1100	746	620	12.5
SD560-71	560	940	213	238	450 460 470	2000 2130 2260	8889 9261 9617	M27×160	1100	775	650	12.5
SD590-71	590	980	228	260	470 480 490	2250 2400 2550	9574 10000 1410	M27×170	1100	900	684	16
SD620-71	620	1020	254	286	500 510 520	2700 2860 3020	10800 11220 11620	M30×190	1640	1080	725	16
SD660-71	660	1070	260	292	530 540 550	13100 3280 3460	11700 12150 12580	M30×190	1640	1190	765	16
