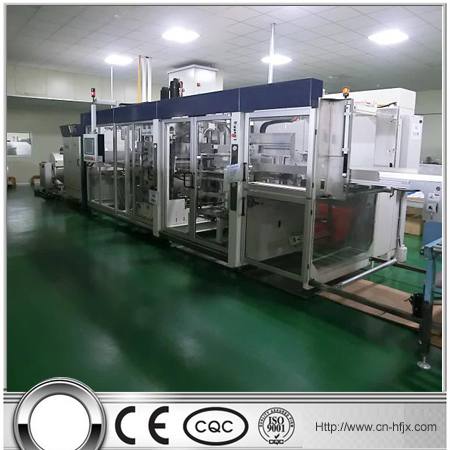

HFTF-80B壓空成型機生產線，是針對制品要求高、結構復雜、大版面高產量而開發的多用途成型機。
特點：
●產品成型與裁切可在同一站完成，也可以在獨立的分切站裁切
●成型站、分切站、送片、拉伸全部由伺服驅動
●全自動化生產線，片材進料到成品堆疊，一次作業完成快速換模
●配備6bar壓空成型功能及吸塑功能
●生產速度最高達40模次/分鐘
適用于PP. PS. OPS. PVC. APET等塑料片材成型，生產各種.蓋. 盒子. 托盤等制品…….
|
主要技術參數
|
|
最大成型面積
|
760*550mm
|
最大生產速度
|
40次/min
|
|
向上成型深度
|
100mm
|
向下成型深度
|
120mm
|
|
片材寬度范圍
|
500-820mm
|
開合模伺服電機功率
|
11kw
|
|
片材厚度范圍
|
0.15-1.5mm
|
拉伸伺服電機功率
|
4.4kw
|
|
最大片卷直徑
|
Φ1200mm
|
送片電機功率
|
7.5kw
|
|
空氣壓力
|
5-6bar
|
廢片收卷電機功率
|
0.55kw
|
|
耗水量
|
60L/min
|
加熱功率
|
120kw
|
|
耗氣量
|
3000L/min
|
電源(三相四線)
|
380V+NP+PE.50HZ
|
|
最大成型鎖模力
|
750KN
|
最大送片長度
|
600mm
|
|
最大行程
|
140mm
|
整機重量
|
13500KG
|
|
操作方式
|
觸摸屏
|
外形尺寸：12000ⅹ3200ⅹ3000
|
本配置:
|
序號
|
元件名稱
|
品牌或產地
|
|
1
|
觸摸屏（10.4寸）
|
臺灣
|
|
2
|
可編程控制器(PLC)
|
日本松下
|
|
3
|
溫度模塊
|
日本松下
|
|
4
|
送片伺服電機
|
日本安川
|
|
5
|
拉伸伺服電機
|
日本安川
|
|
6
|
開合模伺服電機
|
日本安川
|
|
7
|
拉伸伺服電機
|
日本安川
|
|
8
|
變頻器
|
日本安川
|
|
9
|
旋轉編碼器
|
日本歐姆龍
|
|
10
|
繼電器
|
日本歐姆龍
|
|
11
|
電磁閥
|
美國MAC
|
|
12
|
按扭開關
|
施耐德
|
|
13
|
固態繼電器
|
臺灣
|
|
14
|
交流接觸器
|
施耐德
|
|
