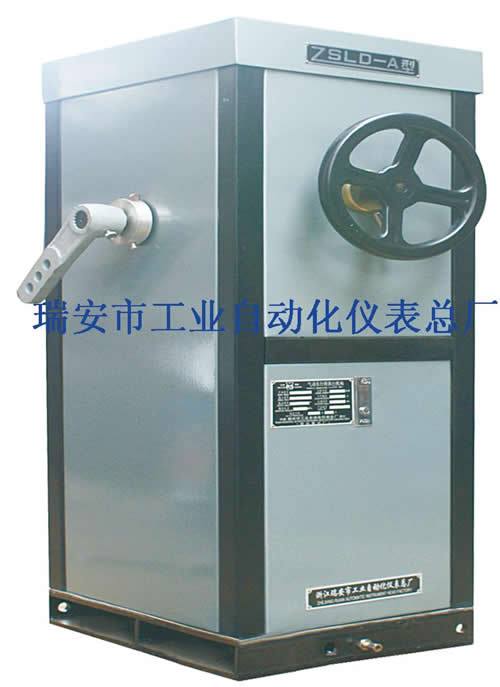

ZSLD-ATD系列智能氣動長行程執行機構

一、工作原理

本系列執行機構采用新型雙活塞氣缸，以壓縮空氣為動力，接受4-20mA直流信號或數字信號，直接輸出角行程，省去了其它長行程執行機構的連桿轉換機構。定位器采用智能型定位器，具有人機界面，調試非常方便。其系統原理圖如1所示　

二、構造特點

       1、具有人機界面，調試使用非常方便。

       2、用狀態開關可以設定正反作用。

       3、帶自鎖功能。

       4、采用同軸氣缸，結構簡單、線性度高。

三、主要技術參數

六、訂貨需知

本執行器內置空氣過濾減壓閥、自鎖閥、二位三通電磁閥、智能式定位器、行程開關、三斷自鎖裝置。其型號可以按控制要求、及安裝環境用戶自行選擇。如現場壓縮空氣質量不好，則要求選擇具有自動排水的空氣過濾減壓閥；如果控制精度要求較高，則需要選擇線性度好、運行穩定的定位器。在要求快速動作的場合還可以加裝一個三位五通的電磁閥。
