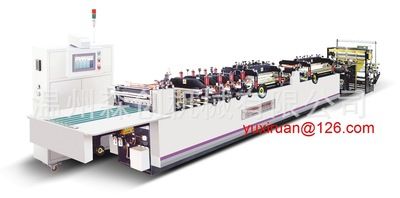

立體制袋機 中封三邊封制袋機 復合袋制袋機

一、技術參數

機器 功能   三邊封

主要電氣配置   主要電氣配置牽引二伺服電機、配臺灣產工控計算機，主驅動為交流電機配臺安變頻器，溫控16路，放卷恒張力

適合 基材   BOPP.COPP.PET.PVC.尼農等塑料復合薄膜多層共擠薄膜、鍍鋁復合薄膜、紙塑復合薄膜、純鋁箔復合薄膜

制袋最高節拍    150次/分

最高放料線速度 ≤35米/分（視材料袋型而定）

制袋 尺寸   長度：400毫米，超過此長度采用倍送實現（最大6倍送）

                最大寬度：1200毫米

料卷最大尺寸   ∮600×1250毫米（直徑×幅寬）

定位 精度    ≤±0.5毫米

熱封刀數量  縱封采用4組上下加溫、上下冷卻

                橫封采用3組下加溫、溫度電熱塊數量   14塊

溫度設定范圍     0~300℃

整機 功率     25Kw（實際使用剛通電開機時功率一般在35Kw左右，保溫時一般功率在15 Kw左右）

外行 尺寸     8000×1900×1870毫米（長×寬×高）

整機 凈重     約4500公斤

顏       色    綠色罩殼、黑色機身

控制系統型號    工控計算機復合薄膜高速制袋機控制系統

二、設備配置及相關參數

1、放料裝置

a、      結構形式： 臥式水平工位（由磁粉制動器、氣缸、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成）

b、     放料軸、氣漲軸加氣動鎖緊裝置

2、放料張力

a、      控制機理： 由電腦控制、磁粉制動器、變頻器與交流電機、傳感器與旋轉編碼器、氣缸對擺輥組成的復合型恒速?gòu)埩ο到y(tǒng)

b、     調節驅動：PID調節PWM驅動

c、     檢測方式：傳感器與旋轉編碼器綜合檢測

3、糾偏裝置

結   構：絲桿調節左右移動：固態繼電器驅動低速同步電機

傳   動：聯軸器聯接

控制形式：雙光電傳感器電腦集中控制

檢測方式：反射式光電傳感器檢測

跟蹤精度：≤0.5mm

調整 范圍：150 mm

光電搜索范圍：±5-50mm可調，限位開關的區間..光電超范圍

機器自動停車,并電腦提示糾偏異常

4、對邊

結構：可調膠輥中心雙向旋轉式調整結構

形式：手動調節（調節手輪）

5、上下對花

結構：?jiǎn)沃л佂采稀⑾抡{(diào)整

形式：手動調節（調節手柄）

6、縱封裝置

結構：組合式橋梁結構

驅動：主電機驅動動力桿

傳動：偏心機聯桿垂直運動

數量：2組

長度：燙刀800mm,冷刀1200mm

7、橫封裝置

結構；大梁墊塊式燙壓合結構

驅動：主電機驅動動力桿

傳動：偏心機構聯桿垂直運動

數量：燙刀3組,長度:120 0mm.,長度1240mm

8、薄膜牽引

  結    構：氣動式膠輥壓合摩擦式

  驅    動：中慣量數字式交流伺服系統

傳   動：M型同步帶輪傳動，速比1：2.4

控制形式：電腦集中控制

檢測方式：光電傳感器結合接近開關綜合控制

第三牽引：交流電機功率：0.55KW.驅動源臺安0.75KW變頻

9、中間張力

結   構：氣壓式浮動張力輥結構

控制形式：電腦集中控制.動態運動補償

檢測方式：無觸點接近開關

浮輥張力調整范圍：0~0.6Mpa氣壓，中間牽引電機補償范圍1~10mm（電腦設定，自動插補
