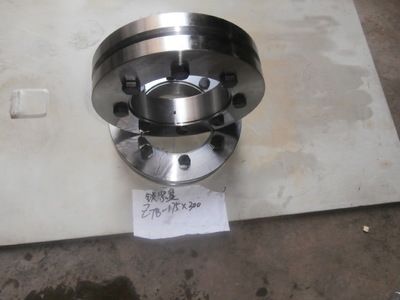

SD-71鎖緊盤漲緊套免軸鍵縮緊盤

點擊圖片查看大圖

詳細信息

特性

Z7B型脹緊套是一種軸與軸套之間的無鍵聯結裝置,此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合而傳遞扭矩，脹緊套本身不傳遞任何力矩力矩及負荷。此裝置拆卸簡單，適用于中低速傳遞扭矩。

Z7型脹套基本尺寸和參數
規格 d×D	基本尺寸					內六角螺釘		額定負荷		螺釘?shù)臄Q緊力矩MA(N.m)	重量G	E (mm)
規格 d×D	d	D	dw	I	H	d1	n	Ft	Mt	螺釘?shù)臄Q緊力矩MA(N.m)	重量G	E (mm)
14×38	14	38	11	7	11	M5×10	4	30	6	4	0.20	2
14×38	14	38	12	7	11	M5×10	4	50	9	4	0.2	2
16×41	16	41	13	11	15	M5×15	5	70	10	4	0.20	2
16×41	16	41	14	11	15	M5×15	5	90	13	4	0.2	2
24×50	24	50	19	14	19	M5×15	6	180	25	4	0.25	2.5
			20	14	19	M5×15	6	210	27	4	0.25	2.5
			21	14	19	M5×15	6	250	29	4	0.25	2.5
30×60	30	60	24	16	21	M5×20	6	310	26	4	0.3	2.5
			25	16	21	M5×20	6	340	27	4	0.30	2.5
			26	16	21	M5×20	6	380	28	4	0.3	2.5
36×72	36	72	28	18	23	M6×22	8	460	50	12	0.49	2.5
			30	18	23	M6×22	8	590	54	12	0.49	2.5
			31	18	23	M6×22	8	630	58	12	0.49	2.5
44×80	44	80	32	20	25	M6×22	8	630	65	12	0.61	2.5
			35	20	25	M6×22	8	780	74	12	0.61	2.5
			36	20	25	M6×22	8	860	77	12	0.61	2.5
50×90	50	90	38	22	27	M6×25	8	940	79	12	0.84	2.5
			40	22	27	M6×25	8	1100	85	12	0.84	2.5
			42	22	27	M6×25	8	1300	90	12	0.84	2.5
55×100	55	100	42	23	30	M6×30	8	1200	80	12	1.2	3.5
			45	23	30	M6×30	8	1500	90	12	1.2	3.5
			48	23	30	M6×30	8	1900	100	12	1.2	3.5
62×110	62	110	48	23	30	M6×30	10	1800	100	12	1.5	3.5
			50	23	30	M6×30	10	2200	110	12	1.5	3.5
			52	23	30	M6×30	10	2400	120	12	1.5	3.5
68×115	68	115	50	23	30	M6×30	10	2000	100	12	1.6	3.5
			55	23	30	M6×30	10	2500	110	12	1.6	3.5
			60	23	30	M6×30	10	3100	120	12	1.6	3.5
75×138	75	138	55	25	33	M8×30	8	2500	120	30	2.6	4
			60	25	33	M8×30	8	3200	140	30	2.6	4
			65	25	33	M8×30	8	3900	150	30	2.6	4
80×145	80	145	60	25	32	M8×30	8	3200	120	30	2.8	3.5
			65	25	32	M8×30	8	3900	140	30	2.8	3.5
			67	25	32	M8×30	8	4600	160	30	2.8	3.5
85×155	85	155	65	30	39	M8×35	10	4800	175	30	3.4	4.5
			70	30	39	M8×35	10	6100	195	30	3.4	4.5
			75	30	39	M8×35	10	7400	215	30	3.4	4.5
90×155	90	155	65	30	39	M8×35	10	4700	170	30	3.6	4.5
			70	30	39	M8×35	10	6000	190	30	3.6	4.5
			75	30	39	M8×35	10	7200	210	30	3.6	4.5
100×170	100	170	70	34	44	M8×40	12	6900	180	30	4.6	5
			75	34	44	M8×40	12	7500	220	30	4.6	5
			80	34	44	M8×40	12	9000	240	30	4.6	5
110×185	110	185	75	39	50	M10×45	10	7200	230	59	6.2	5.5
			80	39	50	M10×45	10	9000	250	59	6.2	5.5
			85	39	50	M10×45	10	11000	260	59	6.2	5.5
115×188	115	188	80	39	50	M10×45	10	8500	210	59	6.6	5.5
			85	39	50	M10×45	10	10000	240	59	6.6	5.5
			90	39	50	M10×45	10	12000	270	59	6.6	5.5
120×215	120	215	80	42	54	M10×50	12	10600	285	59	8.8	6
			85	42	54	M10×50	12	13300	314	59	8.8	6
			90	42	54	M10×50	12	14500	340	59	8.8	6
125×215	125	215	85	42	54	M10×50	12	11000	300	59	8.8	6
			90	42	54	M10×50	12	13000	320	59	8.8	6
			95	42	54	M10×50	12	15000	350	59	8.8	6
130×215	130	215	90	42	52	M10×50	12	13700	300	59	8.2	5
			95	42	52	M10×50	12	15800	330	59	8.2	5
			100	42	52	M10×50	12	18200	360	59	8.2	5

注：Z7B型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級
